在產品逆向開發、電子設備維修替代、技術學習與二次開發等場景中，PCB抄板（又稱電路板克隆、PCB克?。┦且豁棻粡V泛應用的技術手段。本文將系統梳理PCB抄板的完整流程，幫助有需求的工程師、企業采購及個人用戶全面了解這一技術的實施步驟與注意事項。
一、什么是PCB抄板？
PCB抄板是指在已有電路板實物的基礎上，通過逆向工程手段，還原出該電路板的PCB設計文件（Gerber文件）、原理圖（Schematic）及物料清單（BOM List），從而實現電路板的復制制造或二次開發的過程。
常見應用場景包括：
- 老舊設備的備板替代（原廠停產、配件斷貨）
- 競品技術分析與產品迭代參考
- 新產品研發中的功能移植與電路參考
- 小批量樣機制造與功能驗證
注意：PCB抄板應在合法合規范圍內使用，不得侵犯他人知識產權，僅限用于自有設備維修、合法授權產品復制或?qū)W習研究目的。
二、PCB抄板完整流程詳解

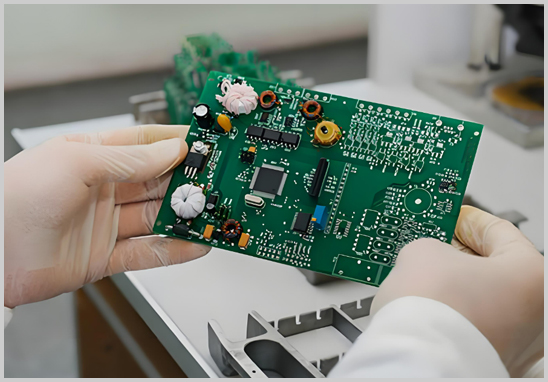

第一步：接收原板并評估可行性
收到客戶提供的原始電路板后，工程師首先對其進行外觀檢查與可行性評估，包括：
- 板層數量判斷（單面板、雙面板、多層板）
- 元器件標識完整度（是否存在打磨、涂膠遮蓋等情況）
- 板面損壞程度評估
- 特殊工藝識別（如埋孔、盲孔、阻抗控制等）
多層板（4層以上）和高密度互連板（HDI）的抄板難度顯著高于普通雙面板，報價與周期也有所不同。
第二步：元器件拆解與BOM清單整理
這是抄板流程中最耗時、最考驗經驗的環節之一。
工程師需逐一記錄板上所有元器件的型號、封裝、參數、位號及數量，整理成完整的BOM（Bill of Materials）物料清單。對于被磨字處理的芯片，需借助顯微鏡觀察、電氣特性測試或數據庫比對等方式進行識別。
常見需要特別關注的器件類型：
- MCU/FPGA/DSP等主控芯片（品牌與型號直接影響后續功能驗證）
- 模擬器件（運放、ADC/DAC等，參數需精確）
- 無標注的阻容感元件（需借助LCR表實測）
第三步：PCB板面掃描與圖像處理
將拆除元器件后的裸板進行高精度掃描（通常使用專業平臺掃描儀或工業相機），獲取各層板面的高清圖像文件。
對于多層板，需借助化學退層（層壓板分層）或X射線透視等技術逐層獲取內層走線圖像，這對設備要求較高，也是多層板抄板報價較高的主要原因之一。
第四步：PCB原理圖與PCB文件繪制
以掃描圖像為底圖，工程師使用專業EDA軟件（如Altium Designer、KiCad、PADS等）進行：
- 原理圖還原：梳理各元器件之間的電氣連接關系，繪制完整原理圖
- PCB文件繪制：按照原板1:1還原走線、焊盤、孔位、絲印、銅皮等設計要素，生成可用于制造的Gerber文件
此階段需反復比對原板與繪制文件，確保走線路徑、線寬、間距、過孔尺寸等關鍵參數與原板一致。
第五步：PCB制板（打樣）
完成Gerber文件后，進入PCB制造環節。主要工藝參數包括：
| 參數項 | 典型范圍 |
| 板材 | FR4（常規）、高頻板、鋁基板等 |
| 銅厚 | 1oz / 2oz（視原板而定） |
| 表面處理 | HASL（噴錫）、ENIG（沉金）、OSP 等 |
| 最小線寬/間距 | 通常≥3mil（高精度板可達2mil） |
| 孔徑 | 通常≥0.2mm |
自有板廠可有效縮短制板周期，并保證工藝參數與抄板圖紙高度吻合。
第六步：元器件采購
依據整理好的BOM清單，進行物料采購。需注意：
- 優先選擇原型號、原品牌器件，保證功能一致性
- 無法采購到原型號時，工程師需評估替代型號的電氣參數兼容性
- 所有物料建議來源于正規授權渠道，避免使用翻新或假冒芯片影響產品質量
第七步：SMT貼片與DIP焊接
元器件到位后，進入PCBA（印制電路板組件）焊接加工階段：
- SMT貼片（表面貼裝）：通過全自動貼片機將貼片元件精準焊接到PCB板面，經回流焊爐完成焊接
- DIP插件焊接：對于通孔元器件，采用波峰焊或手工焊接方式完成
- 焊后清洗：視工藝要求進行助焊劑清洗，防止殘留腐蝕及漏電
第八步：功能測試與調試
焊接完成后，進行全面的功能驗證：
- 上電測試：檢查電源短路、過流等基礎風險
- 功能對比測試：對照原板逐項驗證各功能模塊是否正常工作
- 調試優化：針對測試中發現的不一致項進行走線或元件調整，直至功能與原板保持一致
第九步：交付文件與量產支持
測試通過后，向客戶交付完整技術資料包，通常包括：
- PCB Gerber文件
- 原理圖文件
- BOM物料清單（含替代型號備注）
- 坐標文件（SMT貼片用）
- 測試報告
如客戶有批量生產需求，可直接基于以上文件進行PCBA代工代料批量生產，實現從抄板到量產的一站式銜接。
三、PCB抄板常見問題解答
Q：抄板成功率有多高？
影響因素包括原板完整度、元器件可識別程度及板層復雜度。專業團隊配合完整原板，普通雙面板成功率接近100%；多層板視內層工藝而定，通常在90%以上。
Q：抄板周期一般多久？
普通雙面板抄板打樣周期約5～10個工作日；多層板或含特殊工藝的板型約10～20個工作日，具體視板型復雜程度和物料采購情況而定。
Q：抄板需要提供什么資料？
提供電路板實物即可開始評估，若有原理圖或部分資料可一并提供，有助于提升還原精度并縮短周期。
四、為什么選擇宏力捷電子？
深圳宏力捷電子擁有逾10年專業PCB抄板實戰經驗，團隊成員涵蓋硬件工程師、EDA設計師及生產工藝專家，可承接單面板至16層復雜多層板的抄板任務。
我們的核心優勢：
- 自有PCB板廠：全程自主管控制板品質，縮短交期，降低外協風險
- 自有SMT貼片廠：從焊膏印刷到回流焊全程自動化，支持0201超小封裝貼裝
- 一站式服務：電路板抄板 → PCB制作 → 元器件采購 → SMT/DIP焊接 → 組裝測試，全流程閉環，無需多家協調
- 品質有保障：每批次均經過AOI光學檢測與功能測試，確保交付品質穩定
- 快速響應：支持加急打樣，工程師全程跟進，隨時溝通進度
無論您是有維修備板需求、產品仿制開發，還是批量PCBA代工代料需求，宏力捷電子都能為您提供專業、高效、可靠的解決方案。歡迎來電咨詢或發送樣板，我們將為您提供免費評估與報價。
