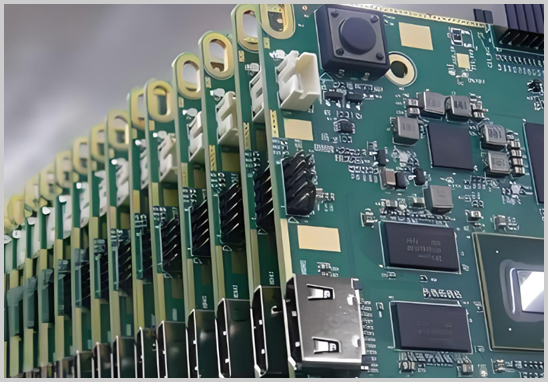

在電子產品研發和量產過程中，交期管控往往是采購方最關心的核心問題之一。尤其是在產品迭代節奏加快、市場窗口期收窄的背景下，PCBA的交貨周期直接影響整體項目進度。然而，PCBA代工代料的交期并非一個固定數字，它受到多個環節的共同制約。本文將從工廠實操角度，系統梳理影響交期的關鍵因素，幫助您在下單前做出更合理的預判與安排。
一、元器件采購周期：交期的最大變量
在代工代料模式下，元器件由工廠負責采購，這一環節往往是影響整體交期最顯著的因素。
現貨與非現貨的差異：常規元器件若代理商或現貨市場有庫存，通常1～3個工作日即可備料齊全；而部分IC芯片、定制化傳感器、特殊封裝元件可能需要4～12周，甚至更長的原廠訂貨周期。
物料替代的風險：當指定型號缺貨時，采用替代料需經過客戶確認和兼容性評估，這一溝通過程會額外占用時間，且可能引發后續測試風險。
市場供應波動：受全球供應鏈環境影響，部分品類（如電源管理IC、存儲芯片）周期性短缺情況仍然存在，建議客戶在下單前與工廠確認關鍵物料的到貨預期。
建議：如有主控芯片或特殊器件，盡量提前告知工廠，或在條件允許時由客戶自行提供指定物料，可有效縮短采購等待周期。
二、PCB板制造周期：工藝復雜度決定時間
PCB裸板的生產周期通常與以下因素直接相關：
- 層數：2層板普通工藝1～3天可出貨；4～6層板一般3～5天；8層以上高密度板可能需要7～15天。
- 特殊工藝要求：如埋盲孔、阻抗控制、厚銅板、高頻高速板（Rogers材料等）等，均會延長制板周期。
- 表面處理方式：沉金（ENIG）、沉銀、OSP等不同處理方式的周期存在差異。
在PCBA代工代料流程中，PCB制造與物料采購可以并行推進，合理的排產規劃可以將這部分時間納入整體統籌，減少等待疊加。
三、PCBA工藝復雜度：決定SMT與DIP的作業時長
當PCB和物料到位后，進入組裝焊接階段，交期取決于以下工藝因素：
SMT貼片階段：
- 元器件種類多、BOM物料數量大的板子，換料、編程、首件確認時間更長；
- 雙面貼裝比單面多一次回流焊工序；
- 細間距BGA、QFN等封裝對貼裝精度和焊接參數要求高，首件調試時間相應延長。
DIP插件階段：
- 插件元件比例高的板子，手工焊接或波峰焊的工時較多；
- 異形件、大型變壓器、端子連接器等需要特殊治具或人工輔助安裝。
通孔回流、選擇性焊接等特殊工藝同樣會影響作業節奏和排產安排。
四、訂單數量與產能排期
訂單規模與工廠當前產能利用率是影響交期的重要背景因素：
- 打樣階段（1～10PCS）：工廠通常會安排快速通道，部分簡單板子可實現24～72小時交付，但也取決于當前產線負荷。
- 小批量（10～500PCS）：需要正式排產，交期通常在5～10個工作日（不含物料到貨時間）。
- 量產（500PCS以上）：生產節拍穩定，但需提前排期，旺季交期可能比淡季延長30%～50%。
節假日前后（如春節、國慶）的訂單更需提前規劃，避免因停產或快遞延誤影響整體進度。
五、品質檢測與測試要求
完成焊接后，PCBA通常需要經歷以下檢測流程：
- AOI自動光學檢測：檢測焊點、元件方向、缺件等貼裝質量問題；
- ICT在線測試或FCT功能測試：若客戶提供測試夾具或測試程序，工廠可按要求執行；
- X-Ray檢測：針對BGA等不可見焊點的內部質量檢查；
- 老化測試（Burn-in）：部分產品需要通電老化驗證，時長從數小時到數十小時不等。
測試流程越完善，交期相應越長，但返工率和不良流出風險也隨之降低。客戶應在下單時明確告知所需測試項目。
六、文件完整性與技術確認效率
交期延誤中有相當比例來自非生產環節，主要體現在：
- Gerber文件或BOM清單不完整：工廠需反復與客戶確認，拉長前期準備時間；
- BOM中型號存在歧義或特殊替代說明不清：采購環節容易出現錯誤或需等待客戶回復；
- DFM（可制造性分析）發現設計問題：如焊盤間距不足、絲印與焊盤重疊、板邊安全距離不夠等，需要客戶修改Gerber后重新開板。
提交完整、規范的設計文件，是縮短綜合交期最直接、成本最低的方式之一。
七、物流與交付方式
生產完成后，物流環節同樣影響客戶實際收貨時間：
- 同城配送通常當日或次日到達；
- 跨省快遞一般1～3個工作日；
- 出口海外訂單則需考慮報關、海運或空運時效，通常5～30天不等。
對于時效敏感的打樣訂單，建議選擇順豐等時效型快遞服務。
小結：如何合理預估PCBA交期？
綜合以上因素，以一個中等復雜度的雙面SMT+DIP板為例，一般流程如下：
| 階段 | 參考時間 |
| 元器件采購（現貨） | 1～3個工作日 |
| PCB制造（4層普通工藝） | 3～5個工作日 |
| SMT+DIP生產 | 1～3個工作日 |
| AOI+功能測試 | 0.5～1個工作日 |
| 物流配送（省內） | 1個工作日 |
| 合計參考 | 約7～13個工作日 |
實際交期受上述各因素綜合影響，建議在需求確認階段就與工廠充分溝通，讓排產人員給出更精準的評估。
