PCB板層疊結構是影響其EMC性能的一個重要因素，亦是抑制電磁干擾的一個重要手段。在多層PCB板設計之前，都需要先根據電路的規模、線路板尺寸以及電磁兼容（EMC）的要求確定所采用的線路板結構。深圳宏力捷PCB設計公司將為大家介紹一下符合EMC設計的六層PCB設計疊層方案。

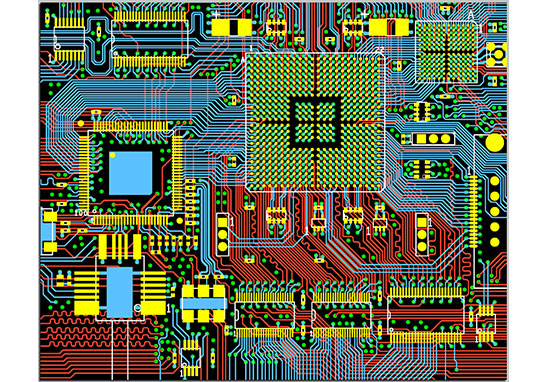

符合EMC設計的六層PCB設計疊層方案
在某些六層PCB設計疊層方案中，對電磁場的屏蔽作用不夠好，對電源匯流排瞬態信號的降低作用也是微乎其微。那種芯片密度較大、時鐘頻率較高的設計可考慮六層PCB設計。
第一種疊層方案：SIG－GND－SIG－PWR－GND－SIG；
這種疊層方案可得到較好的信號完整性，信號層與接地層相鄰，電源層和接地層配對，每個走線層的阻抗都能夠較好控制，且兩個地層都可良好的吸收磁力線。除此之外，在電源、地層完整的情況下可為每個信號層都提供較好的回流路徑。
第二種疊層方案：GND－SIG－GND－PWR－SIG －GND；
這種疊層方案只適用于器件密度不是很高的情況，這種疊層具有上面疊層的所有優點，并且這樣頂層和底層的地平面比較完整，可以當作一個較好的屏蔽層來使用。需要注意的是電源層要靠近非主元件面的那一層，因?yàn)榈讓拥钠矫鏁?huì)更完整。因此，EMI性能要比第一種方案好。
對于六層PCB設計方案，為了獲得更好的電源、地耦合，應該盡量減少電源層與地層之間的間距。像62mil的板厚這種，雖然減小了層間距，也是不容易把主電源與地層之間的間距控制得很小。第二種方案相比較于第一種方案，大大增加了成本，所以我們?cè)诏B層時一般會選擇第一種方案。在設計時，要遵循20H規則和鏡像層規則設計。
